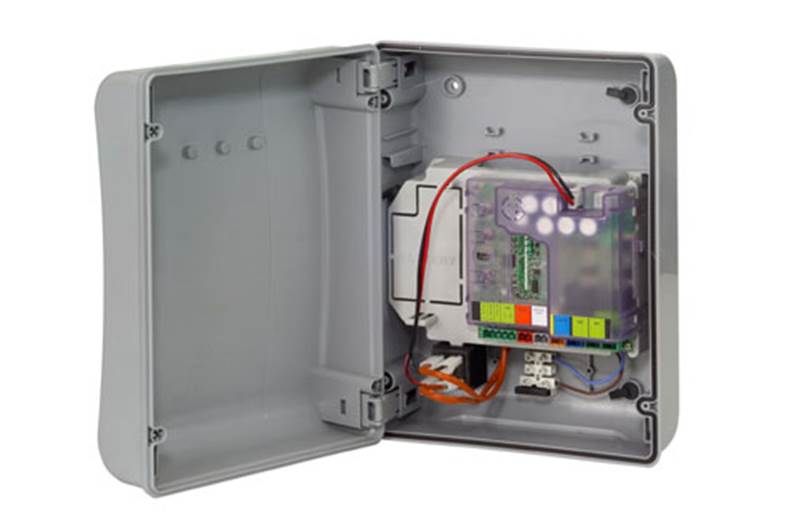

Carte électronique pour automatismes a battant 24V E024S
sans le boitier
Grâce aux nouvelles technologies 2easy et OMNIdec, elle est compatible avec le module à enclenchement rapide XF 433/XF 868 (prévu avec connecteur), les récepteurs externes et les photocellules XP 15B et XP 20B D (branchement « BUS »).
L'interface BUS XIB est prévue pour le branchement de photocellules traditionnelles
Caractéristiques techniques
Alimentation
230V~ (+6%-10%) 50 Hz
Puissance max absorbée
4 W
Puissance max moteur
150 W x 2
Charge max accessoires
250 mA - 400 mA BUS 2easy
Programmation
Programmation par le biais de boutons
Logiques de fonctionnement
A, E, AP, EP, A1, B, C
Fonctions programmables
Logique (A, E, AP, EP, A1, B, C), Vitesse (élevée/basse)*, Temps de pause, Retard vantail 2 en fermeture
Temps de fonctionnement (time-out)
5 minutes (fixe)
Temps de pause
Variable en fonction de l'apprentissage (max. 10 min)
Entrées au bornier
Open A, Open B, Stop, BUS (I/O)
Sorties bornier
Moteurs, Lampes clignotantes, Alimentation des accessoires, Serrure électrique, Contact lumière de service (90 s fixe)
Connecteur rapide
Alimentation batterie, Module XF 433 ou XF 868
Codage radio intégré
DS, SLH, RC, LC (max 250 canaux)
Fusibles de protection
F1 = à rétablissement automatique - F2 = T2A-250 V~
Température ambiante de fonctionnement
-20 °C ÷ +55 °C
|
