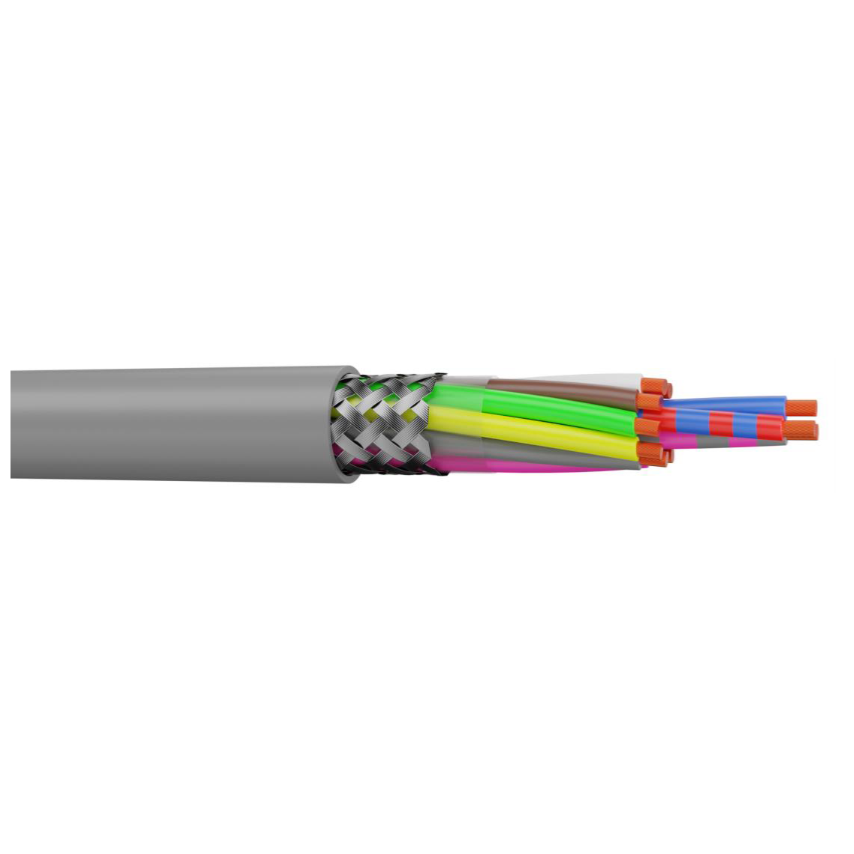

CABLE SOUPLE 3x1 HIFLEX-CY BLINDE LiY-CY

Câble de contrôle blindés – DIN47100 (type LiYCY)

Application :
Ces câbles de transmission de données, de commande et de raccordement sont
utilisés essentiellement pour la transmission de signaux analogiques et
numériques dans les équipements de process de contrôle dans la technologie de
mesure, contrôle et réglage. Ils sont appropriés pour une pose fixe ou utilisation
mobile, en mouvement libre, sans effort de traction et sans guidage forcé

Construction :
Matériau du conducteur : Cuivre nu
Classe du conducteur : selon IEC 60228 cl. 5 - sauf 0.34mm² (7x0.25mm)
Isolant conducteur : PVC
Repérage : selon DIN47100
Assemblage : Hélicoïdal, en couches concentriques sous ruban PES
Blindage : Tresse de cuivre étamé
Matériau : gaine extérieure PVC
Couleur de la gaine : gris
Marquage sur gaine : HI-FLEX CY nxs - N°lot - xxxm Avec n= Nbre de conducteur, s = section

Données techniques :
Tension nominale : Uo/U 300/500 V
Tension d’essai : 1500V
Résistance du conducteur : conforme à IEC 60228 classe 5 - sauf 0.34mm² classe 2
Résistance d’isolement : min. 20 MΩ x km
Rayon courbure min fixe : 8 x d
Rayon courbure min mouv. : 15 x d
Temp. service min/max fixe : -30°C / +70°C
Temp. service min/max mouv. : -5°C / +70°C
Comportement au feu : Non propagateur de la flamme NF C 32-070/C2 et IEC 60332-1
CPR Level : Eca EN50575

Marque CAE
